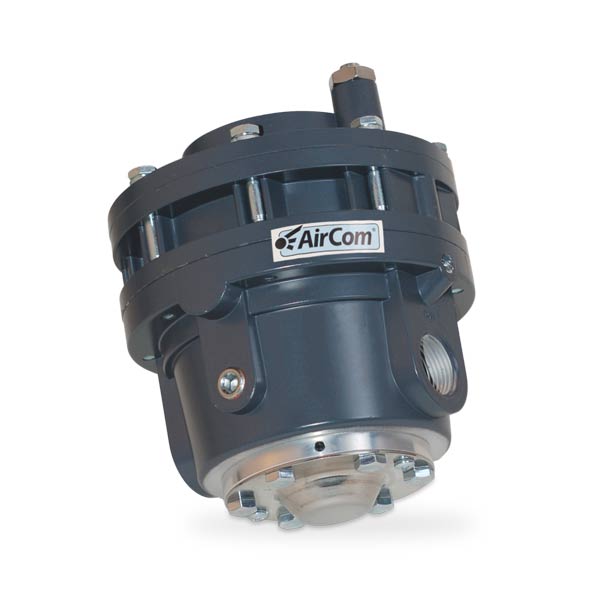

R600

Der Booster verstärkt den Volumenstrom bei einem Übersetzungsverhältnis 1 : 1 von Signaldruck zu Ausgangsdruck. Er ist sehr robust, hochgenau und sehr sensibel. Die Hysterese zwischen Regel- und Entlüftungsdruck ist klein und konstant. Ein integriertes Nadelventil (Bypass) reduziert die
Ansprechempfindlichkeit und verhindert Schwingen. Durch die Vordruckkompensierung des Regelventils ist der Booster stabil gegen Eingangsdruckschwankungen. Schwingungen durch sprunghafte Änderungen des Volumenstroms werden durch Dämpfungen in der Membrankammer verhindert.

Medium: Druckluft oder neutrale Gase
Eingangsdruck: max. 17 bar
Steuerdruck: max. 10 bar
Genauigkeit: Ansprechempfindlichkeit 15 mbar
Eigenluftverbrauch: kein Eigenluftverbrauch Rücksteuerung mit Sekundärentlüftung über 3/4˝NPT Entlüftungsport
Entlüftungsleistung: 4245 l/min bei 5 bar Ausgangsdruck und 0,35 bar Überdruck

Manometeranschluss: 1/4˝NPT beidseitig
Einbaulage: beliebig
Temperaturbereich: -40 bis 93 °C; wahlweise bis -52 °C

Werkstoffe Gehäuse: Aluminiumdruckguss
Elastomere: NBR
Innenteile: Aluminium und verzinkter Stahl
