281

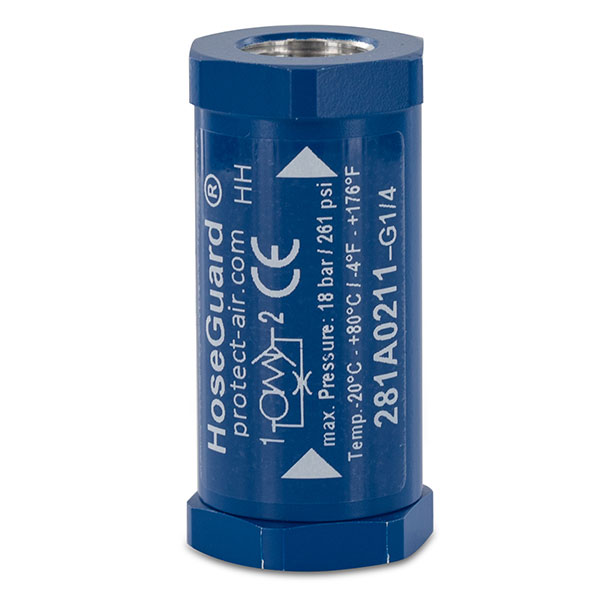

Die Luftzufuhr wird schlagartig durch die Schlauchbruchsicherung
unterbrochen, wenn der Luftvolumenstrom einen bestimmten Wert
übersteigt. Der maximal zulässige Volumenstrom ist so gewählt, dass
eine normale Anwendung von Druckluftwerkzeugen gesichert ist. Der
Druckverlust beträgt 0,05…0,3 bar. Im Störfall bläst die Schlauch-
bruchsicherung über eine kleine Düse ab. Wenn der Schlauchbruch wieder
behoben worden ist, kann dadurch die Schlauchbruchsicherung wieder auf
„0“ gestellt werden.

EN ISO 4414-11.2010:
Die Schlauchbruchsicherung schützt gemäß EN ISO 4414-11.2010
Personen, Anlagen und Maschinen bei einem Bruch der Leitung
vor Verletzungen und Beschädigung durch Peitschen der Schlauchleitung.

Funktionsweise: Die Luftströmung passiert den Stößel und dann den Sitz.
Wegen längsgehender Spurrillen auf der Stößeloberfläche wird die Luft-
strömung abgebremst und kann den Stößel nicht schnell genug passieren,
so dass dieser gegen die Feder auf den Sitz gedrückt wird. Sobald der
maximal zulässige Volumenstrom überschritten wird, z.B. bei einem
plötzlichen Schlauchbruch, wird die Luftzufuhr automatisch blockiert.

Betriebsdruck: max. 18 bar

Temperaturbereich:
-20 °C bis 80 °C bei G1/4 bis G1/2,
bis 120 °C bei G3/4 bis G2

Gehäuse: Aluminium, wahlweise Edelstahl
Elastomere: NBR
Innenteile: Aluminium und Kunststoff
